水路の補修工事

先日工事を実施した、水路の補修工事からです。

高さの違うタイプのＬ型水路を用いた水路なのですが、宅地側の方が経年変化で倒れてきてしまっています。

両側の水路の高低差が天端部分で３０ｃｍあって、こうした条件の下でこのＬ型水路がこれ以上倒れないように工事をする必要がありました。

　着工前

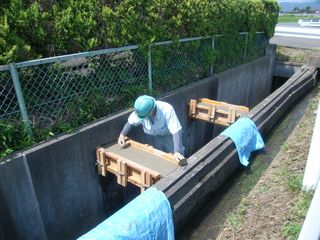

そこで、写真のように現場施工でコンクリート梁を構築して、低い側の水路に高い方の荷重を持たせる事で、これ以上Ｌ型水路が倒れないようにすることにしました。

今回のポイントとしては、そのコンクリート梁を固定するために工夫をしたことです。

梁の断面的には 幅３０ｃｍ×高さ１５ｃｍなのですが、既存のＬ型擁壁にオールアンカー（Ｍ１０－５０）を打ち込んで、それと鉄筋（Ｄ－１０）を一体化させるようにしています。

片側で３本アンカーを打設しており、両側合わせれば６本のアンカーを鉄筋と一体化させて梁を持たせる構造にしています。

　オールアンカーによる固定

また、コンクリート梁の下方にＬ型のアングルを特注で製作して設置し、１箇所当たり４本のアンカーで両側共に支える構造にしています。

こうした２重の固定化を施し、合計３本の梁を構築して約６ｍ部分のＬ型水路を押さえています。

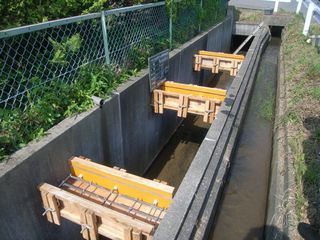

　工事箇所全景

最後に生コンを打設し、しっかりと均して仕上げれば完成です。

　コンクリート仕上げ

同じ高さのＬ型水路であれば違う考え方も出来たのですが、天端の高さが３０ｃｍも異なるために、今回のようなオールアンカーとアングルの両方でコンクリート梁を支える方法を採用しました。

こうした工夫をさせて頂いた、水路の補修工事でした
